G4SA安全繼電器(帶強制導向觸點的繼電器)



·多種觸點組合:兩組常開+兩組常閉、三組常開+一組常閉

·強制導向的觸點結構(符合EN 50205標準)

·負載能力強:6A觸點切換能力

·低輸入功耗:360mW

·絕緣能力強:輸入-輸出承受10kV浪涌電壓

·環保產品(符合RoHS)


產品選型

產品名稱

型號

觸點形式

品牌

安全繼電器

G4SA-2A2B

2NO+2NC

LHS

安全繼電器

G4SA-3A1B

3NO+1NC

LHS

說明



線圈參數

額定電壓DC(V)

動作電壓VDC

釋放電壓VDC

最大電壓VDC

線圈電阻Ω

24

≤18.0

≥2.4

31.2

1600×1±10%

備注:

1、上述值均為初始值;

2、最大電壓是指繼電器線圈在短時間內能夠承受的最大電壓值;

3、對于額定電壓≥48V的產品,為保護線圈不受操作,在測試及應用中,必須有抑制線圈產生過電壓的措施(如:在線圈并聯二極管等)。


線圈參數

外形尺寸 Dimension

40×13×24mm

觸點

Contact

形式Contact form

2A2B

3A1B

接觸電阻(初始)Contact resistance

≤100mΩ(1A 6VDC)

觸點材料 Material

銀合金

觸點負載(阻性)Contact ratings

6A 250VAC/30VDC

最大切換電壓 Max switching voltage

400VAC/30VDC

最大切換電流 Max switching current

6A

最大切換功率 Max switching power

1500VA/180W

機械壽命(頻率300次/1分鐘)Mechanical life

1×107

電氣壽命(頻率1S通,1S斷)Electrical life

1×105次(1NO:6A 250VAC,阻性負載,室溫,1S通 9S斷)

線圈功率 Coll power

約360mW

絕緣電阻 Insulation resistance

1000mΩ(500VDC)

介質耐壓

Dielictricstength

同極觸點之間 Between contacts

4000VAC 1min

斷開觸點間

1500VAC 1min

觸點與線圈間 Between contacts and coil

2500VAC 1min(7-8/9-10)

浪涌電壓 Surge voltage

10kV(1.2/50μs)

動作時間 Action time

≤20ms

釋放時間 Release time

≤20ms

線圈溫升 Coll Temperature rise

≤60K(線圈驅動電壓為1.1倍Un,觸點載流為額定電流)

耐沖壓 Resistance stamping

穩定性 Stability

100m/S2

強度 Intensity

980m/S2

耐振動 Vibration Resistance

10Hz~55Hz 1.5mm 雙振幅

環境濕度 Ambient humidity

5%~85%RH

環境溫度 Ambient temperature

-40℃~+85℃

引出端形式 Ambient temperature

印刷板式

重量 Weight

約20g

封裝方式 Encapsulation way

防焊劑型


曲線性能圖


(1)曲線指1Z1型

(2)測試條件:1NO端,阻性負載,250VAC室溫,1s通9s斷


外形尺寸


備注:

1、產品部分外形尺寸未注尺寸公差

      當外形尺寸≤1mm,公差±0.2mm;

      當外形尺寸在1~5mm之間時,公差±0.3mm;

      當外形尺寸>5mm時,公差為±0.4mm。

2、安裝孔尺寸中未注尺寸公差±0.1mm。


外形圖、接線圖、安裝孔尺寸

G4SA-2A2B

G4SA-3A1B

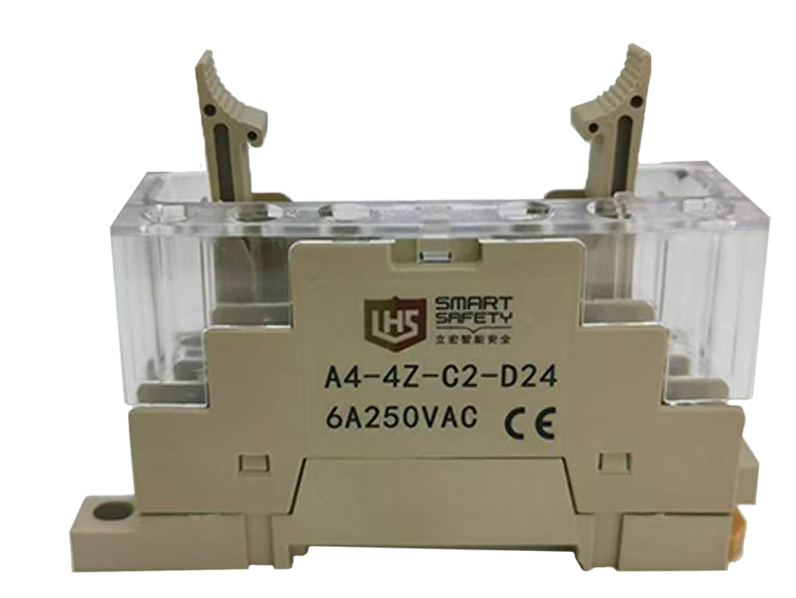

繼電器配套插座


·線圈與觸點間的耐壓2500VAC,絕緣電阻1000MΩ

·可螺釘安裝,亦可導軌安裝

·用二極管對線圈進行保護,抑制反向過電壓

·帶有手指保護罩

·自帶繼電器保持及取出



外形圖、接線圖、安裝孔尺寸、電路圖
