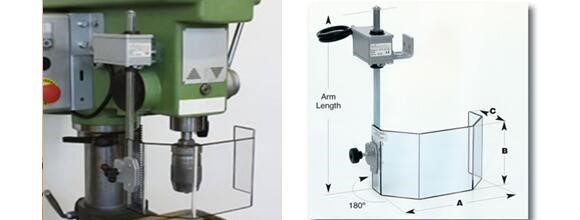

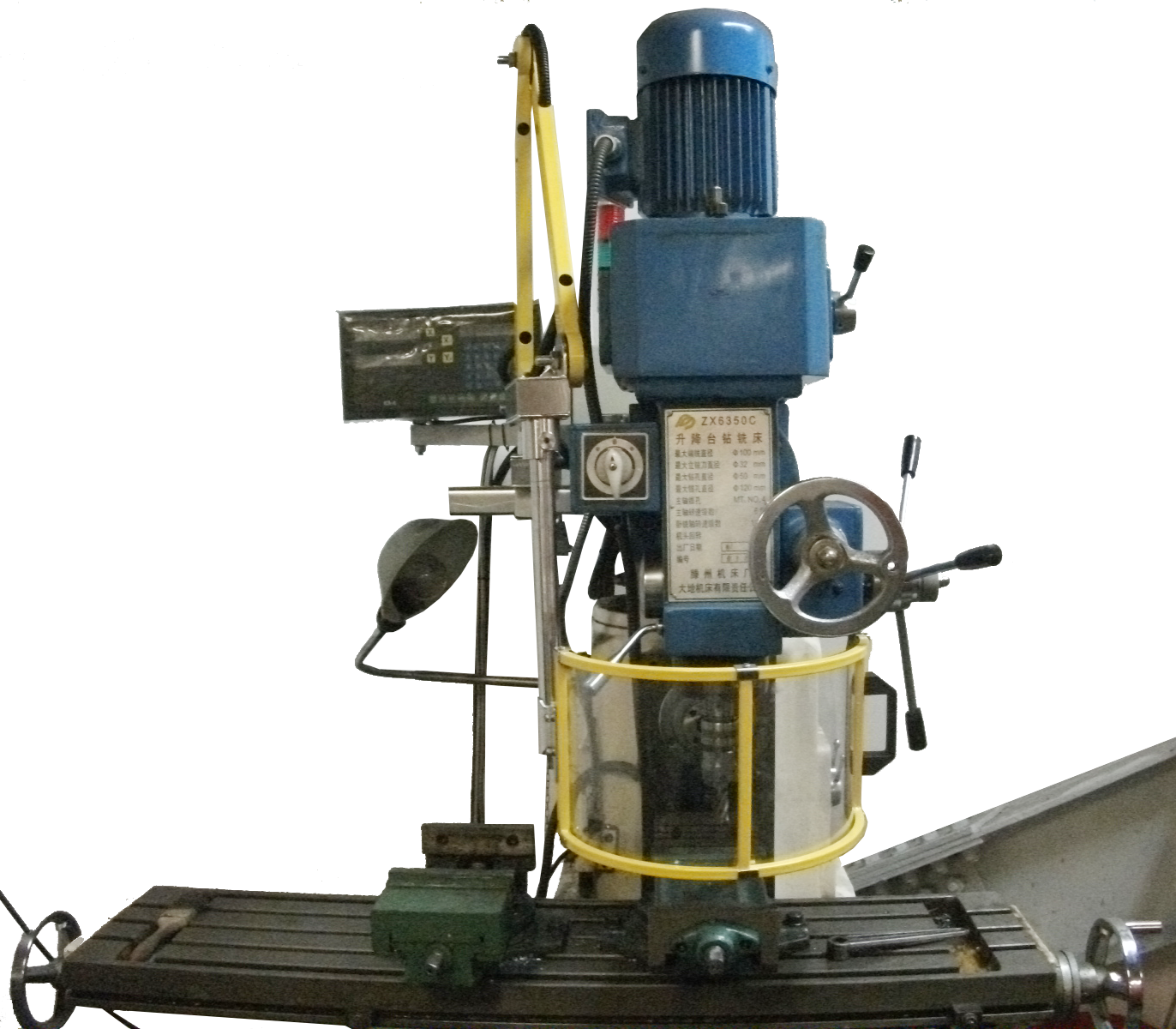

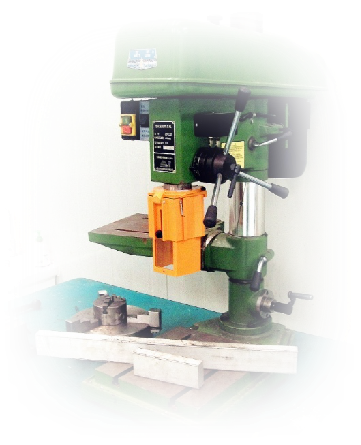

鉆床防護裝置

• 保護鉆頭卷入點傷害

• 防碎削飛濺

• 安全聯鎖監控防護罩使用狀態

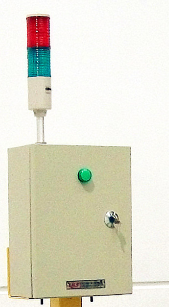

• 配置安全控制箱回路

• 安裝指示燈方便查看報警狀態

• 滿足GB T 8196-2018機械安全防護裝置固定式和活動式防護裝置設計和制造一般要求

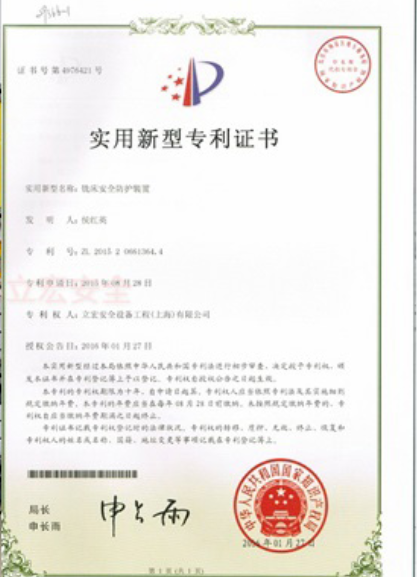

• 專利號：201520657430.0

· 產品專利號：ZL 2014 2 0692706.4

· 安全設計注意事項

· 鉆床防護罩設計應妥善考慮機器可預見的全生命周期內的運行和可預見的機器環境方面的因素，考慮不周可導致妨礙機器運行的危險狀況，進而導致所提供的防護罩被人為廢棄，從而使操作者暴露于更大的風險中。

現有操作防護罩的可預見各方面都在設計階段妥善考慮，以保證防護罩的設計和制造本身不產生新的危險。

LHS 安全模塊安全回路建議

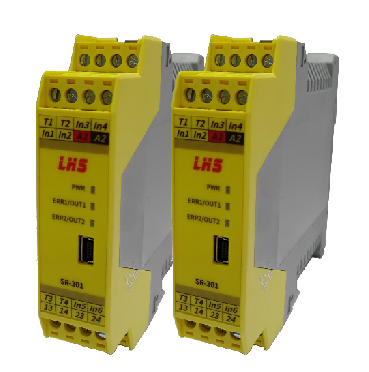

SR301系列安全控制器

可同時接3組安全產品

安全鎖、急停按鈕、復位按鈕、報警燈

安全回路應滿足：ISO 13849 /GB 16855標準

· 投入大量成本安裝安全產品，但依然發生事故

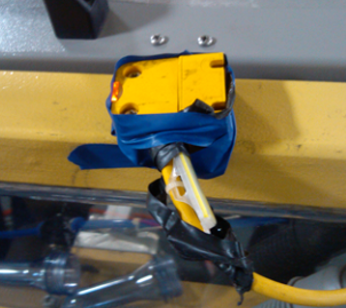

· 安全門鎖功能被屏蔽，管理層無人知曉

· 安全回路無監控，屏蔽后無法上報

· 目測可能無法識別

· 需人工進行安全功能進行定期點檢，耗時太大，成本太高

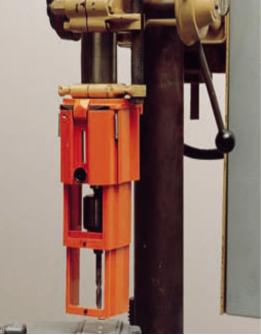

套筒式鉆床防護裝置

· 保護鉆頭卷入點傷害

· 防碎削飛濺

· 本品為澆鑄的鋁質鉆床保護罩

· 帶有1.75”的標準內徑。該內徑可由客戶自己擴大到最大3.5”

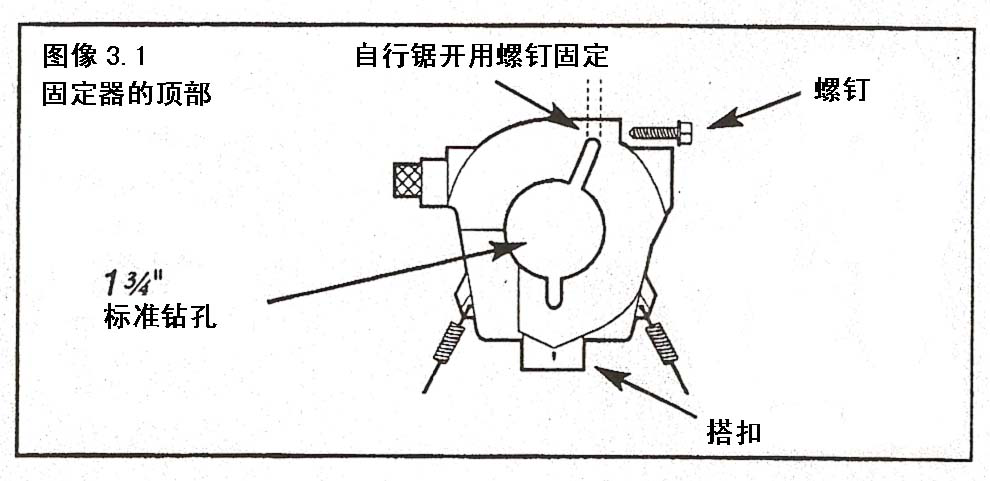

技術說明

如果機器的軸套大于1.75”，可以將保護罩的內徑擴大（最大到3.5”）

產品技術說明

· 如果需要更換卡盤或者鉆頭的時候，防護罩可以旋轉到上前方

· .也提供帶有鉸鏈，可以旋轉到左邊的保護罩。

· 保護罩是自體重力向下，無安全系統措施

安全回路模塊

? 通用型安全回路搭建模塊

? 是一款可組態安全控制模塊，支持多種開關型安全元件輸入

? 可選3組-6組安全元件輸入

? 可利用組態軟件,設定安全控制邏輯,滿足多種現場應用需求。

功 能 框

外形尺寸：114.5X99.0X22.5mm
