歡迎訪問立宏安全設備工程(上海)有限公司官方網站!
當前位置:首頁 > S工業安全產品 > 安全聯鎖開關 > RFID電磁鎖定接觸式

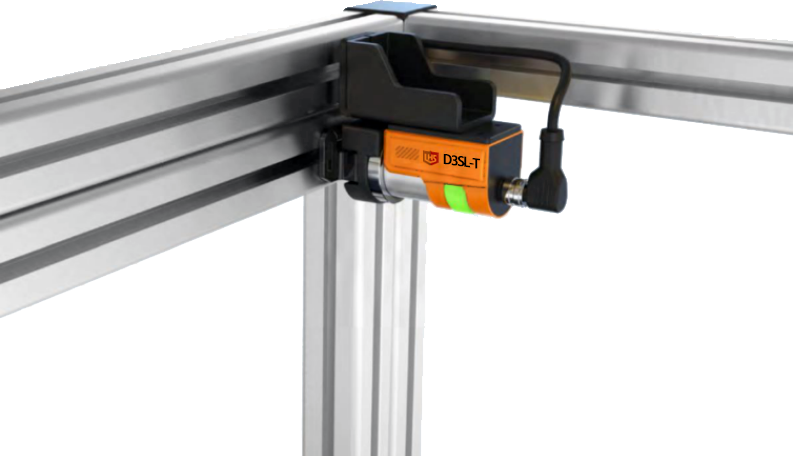

D3SL-T-RFID電磁鎖定式

·電磁力鎖定500N

·采用小平面“電磁"鎖定結構

·支持16 至 20 臺級聯連接

·匹配器內置永久磁鐵設計

·小型機身,安裝簡單

·全視角醒目指示燈

·不會產生磨損粉末

·IP65/IP67防護


D3SL-T/RFID系列選型表

鎖定方式

配置

型號

輸出方式

編碼方式

標準型

D3SL-T-DB-N2

NPN

通用編碼

D3SL-T-DB-N1

NPN

唯一編碼

D3SL-T-DB-P2

PNP

通用編碼

D3SL-T-DB-P1

PNP

唯一編碼

高級型

D3SL-T-DG-N2

NPN

通用編碼

D3SL-T-DG-N1

NPN

唯一編碼

D3SL-T-DG-P2

PNP

通用編碼

D3SL-T-DG-P1

PNP

唯一編碼


D3SL-T/RFID技術參數

類型

鉸鏈門用

小型

M12連接器

標準型

高功能型

工作距離

Sao(off-0n)

4mm

Sar(on-0ff)

4mm

響應時間

鎖定→解除

155ms

解除→鎖定

155ms

檢測→非檢測

20ms+2ms*(級聯連接臺數-1)

非檢測→檢測

300ms+25ms*(級聯臺數-1)

控制輸出

(OSSD輸出)

輸出方式

晶體管輸出*2

最大負載電流

150mA

殘余電壓(on時)

最?2.5V(電纜5m時)3.5V(電纜31m時)

OFF時電壓

最?2.0V(電纜5m時)3.0V(電纜31m時)

泄露電流

最高0.5mA

最大負載容量

0.8uF

負載連線電阻

最大2.5歐

AUX輸出

(非安全系輸出)

輸出方式

晶體管輸出

最大負載電流

50mA

殘余電壓(ON時)

最大2.5V(電纜5m時)、3.5V(電纜31m時)

外部輸入

(短路電流)

安全輸入

約 1.5 mAx2

鎖定控制輸入OSSD動作切換輸入

約2.5 mA

復位/EDM輸入

約5mA(僅高功能型)

EDM 選擇輸入

約 2.5 mA(僅高功能型)

電源

電源電壓

24 VDC士10%包括紋波(P-P)10% Class2

消耗功率

<5W

保護電路

電源逆接保護、各輸出短路保護、各輸出浪涌保護、輸出逆接保護

耐環境性

外殼防護等級

IP65/67(IEC60529)

使用環境溫度

零下20度到55度無凍結

存放環境溫度

零下25度到70度無凍結

使用環境濕度

5%至95%RH

存放環境濕度

5%至 95%RH

耐振動

10 至 55 Hz、雙振幅2.0 mm、X、Y、Z各方向5分鐘(IEC60947-5-3

適用標準

ENISO13849-1:2015(PLe,Category4), IEC60947-5-3,EN60947-5-3


安全?開關型號說明




接線圖

標準型(NPN、?級聯)

標準型(PNP、?級聯)


標準型(NPN、級聯)


標準型(PNP、級聯)


?功能型(NPN、?級聯)

?功能型(PNP、?級聯)

"開閉聯動,紫色接0V;鎖閉聯動紫色斷開

"1.使用EDM和復位:如圖接線

2.不使用EDM和復位:將EDM選擇(粉色線),復位/EDM(淺綠色)接入+24V

3.只使用EDM:將EDM選擇(粉色線)斷開

K1.K2:外部設備(強制導向式繼電器、電,磁接觸器等)

S:復位開關

"開閉聯動,紫色接+24V;鎖閉聯動紫色斷開

"1.使用EDM和復位:如圖接線

2.不使用EDM和復位:將EDM選擇(粉色線),復位/EDM(淺綠色)接入0V

3.只使用EDM:將EDM選擇(粉色線)斷開

K1.K2:外部設備(強制導向式繼電器、電磁接觸器等)

S :復位開關

高功能型(NPN、級聯)


"開閉聯動,紫色接0V;鎖閉聯動紫色斷開

1.使用EDM和復位:如圖接線

2.不使用EDM和復位:將EDM選擇(粉色線),復位/EDM(淺綠色)接入+24V;

3.只使用EDM:將EDM選擇(粉色線)斷開

K1,K2:外部設備(強制導向式繼電器、電磁接觸器等)

S:復位開關

"開閉聯動,紫色接0V;鎖閉聯動紫色斷開

1.使用EDM和復位:如圖接線

2.不使?EDM和復位:將EDM選擇(粉?線),復位/EDM(淺綠?)接?+24V;

3.只使?EDM:將EDM選擇(粉?線)斷開

K1,K2:外部設備( 強制導向式繼電器、電磁接觸器等)

S :復位開關

?功能型(PNP、級聯)


開閉聯動,紫色接+24V;鎖閉聯動紫色斷開

1.使用EDM和復位:如圖接線

2.不使用EDM和復位:將EDM選擇(粉色線),復位/EDM(淺綠色)接入OV;

3.只使用EDM:將EDM選擇(粉色線)斷開

K1,K2:外部設備(強制導向式維電器、電磁接觸器等)

S:復位開關

開閉聯動,紫色接+24V;鎖閉聯動紫色斷開

*1.使?EDM和復位:如圖接線

2.不使?EDM和復位:將EDM選擇(粉?線),復位/EDM(淺綠?)接?0V;

3.只使?EDM:將EDM選擇(粉?線)斷開

K1,K2:外部設備( 強制導向式繼電器、電磁接觸器等)

S :復位開關

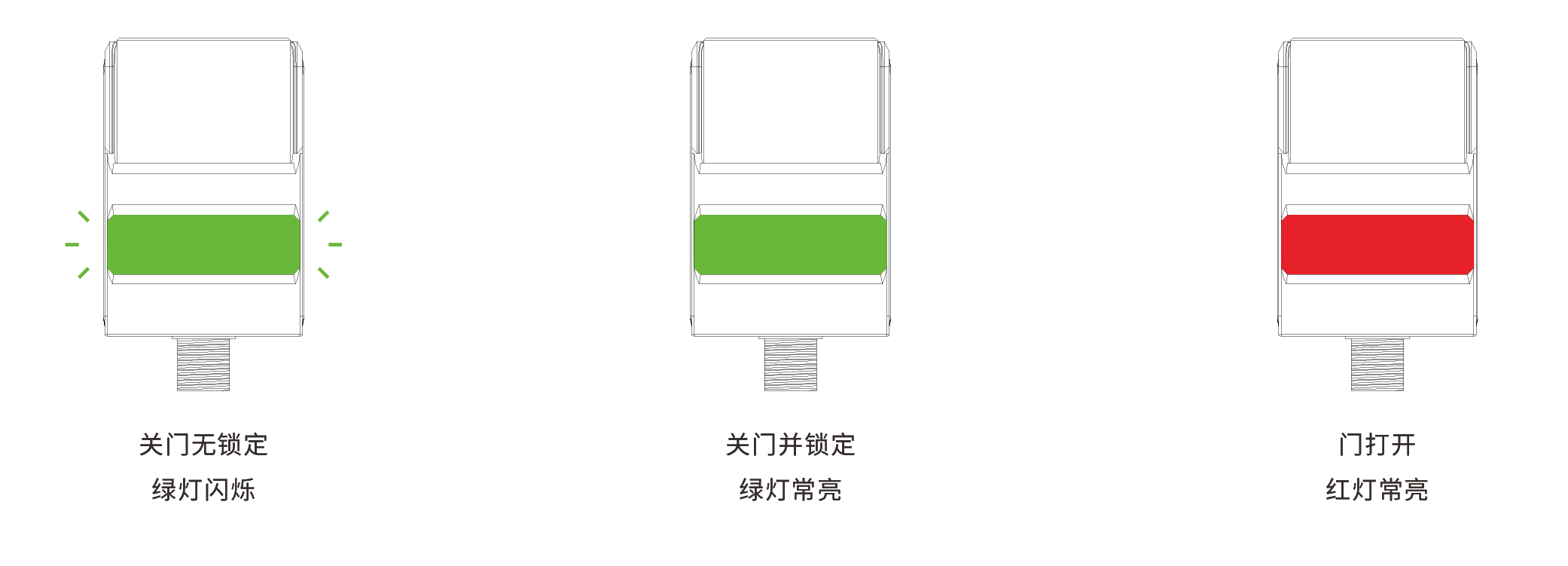

指?燈說明



產品尺?圖

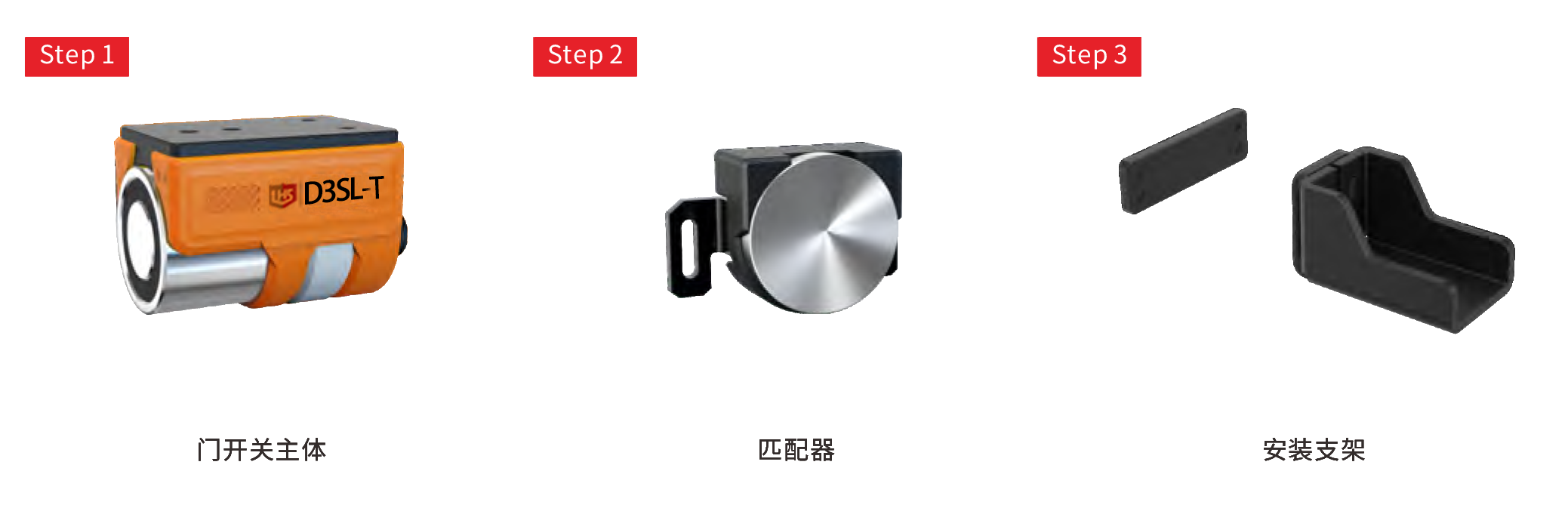

安全?開關D3SL-T/RFID系列的選擇?法
