歡迎訪問立宏安全設備工程(上海)有限公司官方網站!
當前位置:首頁 > S工業安全產品 > 安全傳感器 > 安全光柵 > LS4T單雙向進出料檢測安全光柵(TUV認證)
LS4T單雙向進出料檢測安全光柵(TUV認證)




單/雙向進出料檢測安全光幕

·交叉檢測進出料模式

·雙向檢測進出料模式

·保護高度從120-1960MM

·LS4T系列默認檢測距離為0-10M,可定制其他檢測距離

·集成了多種智能功能

·集成了手動或自動復位

·外部繼電器回饋輸入 (EDM)


產品選型

檢測精度45mm系列

規格型號

光束數

光軸間距(mm)

保護高度(mm)

產品長度(mm)

整機MTTFd(year)

整機MTTF(year)

LS4T-45-0140

4

40

120

140

566.18

109.27

LS4T-45-0220

6

40

200

220

532.86

101.24

LS4T-45-0300

8

40

280

300

503.25

94.31

LS4T-45-0380

10

40

360

380

476.76

88.27

LS4T-45-0460

12

40

440

460

452.92

82.95

LS4T-45-0540

14

40

520

540

431.35

78.24

LS4T-45-0620

16

40

600

620

411.74

74.04

LS4T-45-0700

18

40

680

700

393.83

70.26

LS4T-45-0780

20

40

760

780

377.42

66.85

LS4T-45-0860

22

40

840

860

362.32

63.76

LS4T-45-0940

24

40

920

940

348.38

60.94

LS4T-45-1020

26

40

1000

1020

335.48

58.36

LS4T-45-1100

28

40

1080

1100

323.50

55.99

LS4T-45-1180

30

40

1160

1180

312.34

53.80

LS4T-45-1260

32

40

1240

1260

301.93

51.78

LS4T-45-1340

34

40

1320

1340

292.19

49.90

LS4T-45-1420

36

40

1400

1420

283.05

48.16

LS4T-45-1500

38

40

1480

1500

274.48

46.53

LS4T-45-1580

40

40

1560

1580

266.40

45.01

LS4T-45-1660

42

40

1640

1660

258.79

43.59

LS4T-45-1740

44

40

1720

1740

251.60

42.25

LS4T-45-1820

46

40

1800

1820

244.80

41.00

LS4T-45-1900

48

40

1880

1900

238.36

39.81

LS4T-45-1980

50

40

1960

1980

232.24

38.69

1.上述型號為默認檢測距離A型:0~10米,型號后可加(-□),可定制檢測距離,B型:0~16米,C型:0~5米,D型:0~40米,E型:0~70 米。

2.其他長度接受定制。

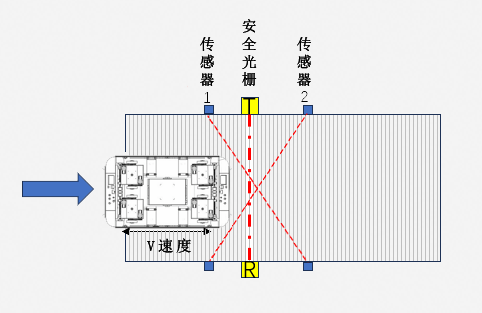

2點交叉式進出料檢測安全組合



交叉進出料檢測安全光幕

·為什么需要Muting?可避免人員通過貨物開口進入機器危險運行區域從而造成機械傷害,而貨物可順利通過并且不停機,即不影響生產效率

·參考標準IEC 62046,ISO13849和IEC61496.

產品組成:

·2組傳感器(交叉兩側)

·安全光幕(中間垂直安裝)

·通過順序檢測托盤物料或AGV小車進出

請下載對應程序匹配Muting程序

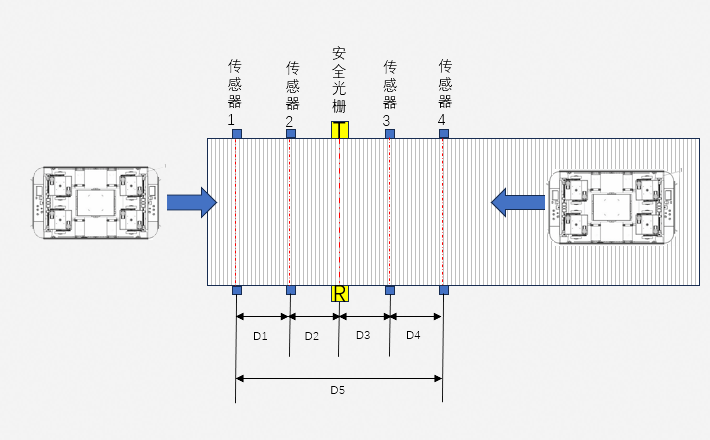

4點雙向平行進出料檢測安全組合


雙向平行進出料檢測安全光幕

·為什么需要Muting?可避免人員通過貨物開口進入機器危險運行區域從而造成機械傷害,而貨物可順利通過并且不停機,即不影響生產效率

·參考標準IEC 62046,ISO13849和IEC61496.

產品組成:

·4組傳感器(水平兩側)

·安全光幕(中間垂直安裝)

·通過順序檢測托盤物料或AGV小車進出

請下載對應程序匹配Muting程序


產品組成部份

· 安全光柵(主光柵根據現場確認高度)

· 2組檢測傳感器(交叉安裝)安裝在鋁材下部,防止被撞

· T型固定支架

· 5M線纜


行業應用

· 自動化生產流水線

· 碼垛機行業

· 食品包裝線行業

· 倉儲行業

· AGV進出料口


接線說明

Muting接線示意圖(302交叉式進出料檢測示意圖)

Muting接線示意圖(602雙向平行進出料檢測示意圖)


技術參數

執行標準

歐洲標準

EN 61496-1、2:2020、EN 61508-1~4:2020、EN ISO 13849-1、2:2023

國際標準

IEC 61496-1、2:2020、IEC61508-1~4:2010、ISO 13849-1、2:2023

中國標準

GB 4584

安全類別

安全等級

Type4、SIL3、Category4、PLe

MTTFd

157~557year 不等,請查閱型號詳情

光學參數

發射光源

紅外 LED(中心波長 850nm)

光軸間距

40mm

檢測精度

45mm

保護高度

(光束數-1)*光軸間距(單位 mm)

檢測距離

A型:0~10米,B型:0~16米,C型:0~5米,D型:0~40 米,E型:0~70 米

環境參數

環境溫度

工作溫度

-10℃~55℃(通光面無凝霜結露)

儲存溫度

-40℃~70℃

環境濕度

工作濕度

35%RH~85%RH

儲存濕度

35%RH~95%RH

抗光干擾

白熾燈

3000Lux

熒光燈

3000Lux

太陽光

10000Lux

抗振動能力

頻率 10Hz-55Hz,振幅 0.35±0.05mm,X、Y及Z方向各 20 次

抗沖擊能力

加速度 10g,脈沖持續時間16ms,X、Y及Z方向各 1000 次

截面尺寸

34×28mm

電氣特性

工作電壓

24V DC±20%

工作電流

發射器:<200mA

接收器:<200mA(無負載時)

響應時間

4ms-18ms(隨光束數變化而增減)

安全輸出

(OSSD)

PNP

PNP 晶體管輸出×2;ON 狀態時,負載電流≤100mA,輸出電壓≥Vcc-2V;OFF狀態時,漏電流≤1mA,殘留電壓≤ 1V(排除導線延長的影響)

NPN

NPN 晶體管輸出×2,ON 狀態時,負載電流≤100mA,輸出電壓≤2V;OFF 狀態時,漏電流≤1mA,殘留電壓≤2V(排除導線延長的影響)

啟動時間

< 3s

檢測功能

上電自檢,工作過程中實時自檢

保護電路

過壓過流保護,輸出短路保護
