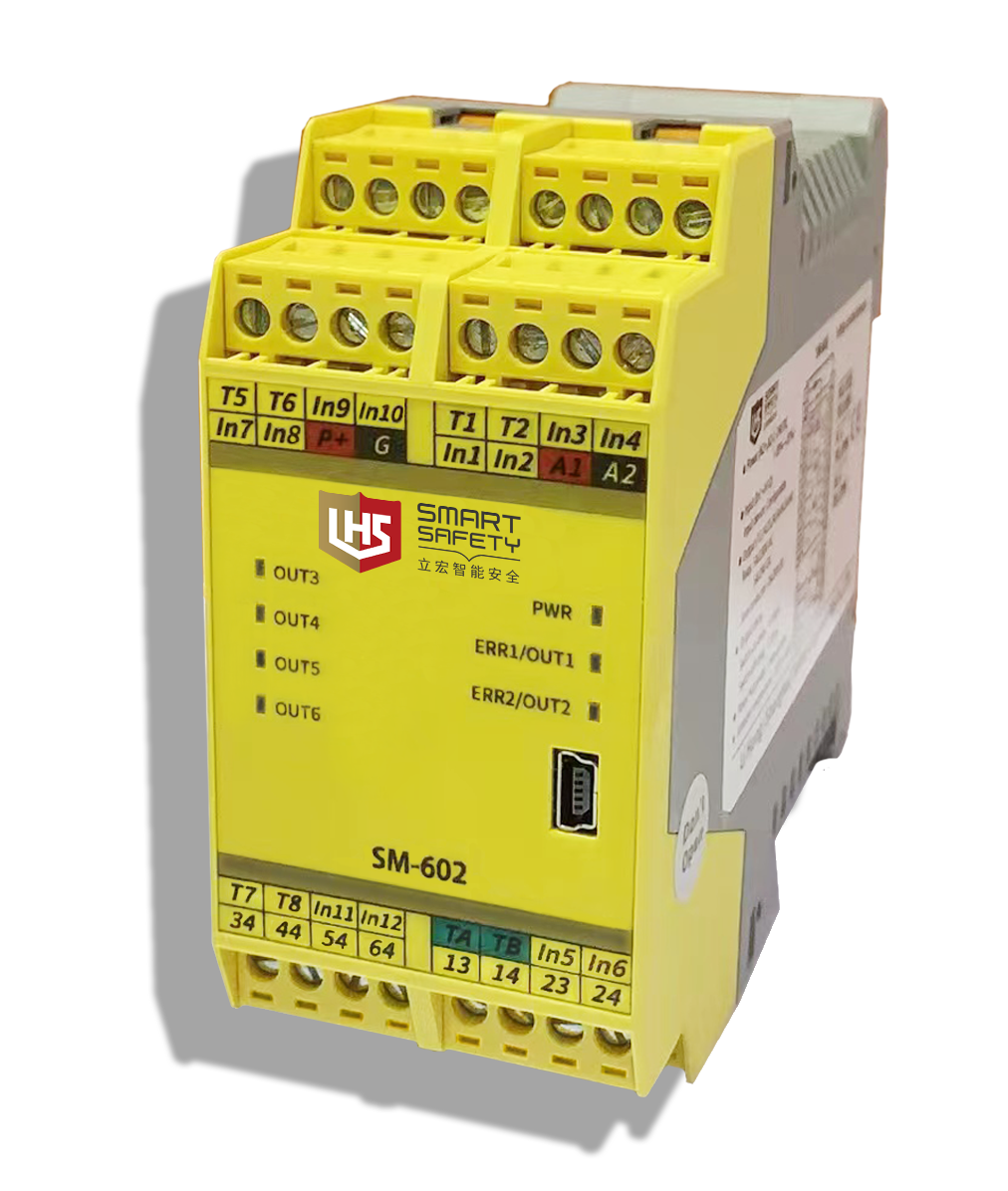

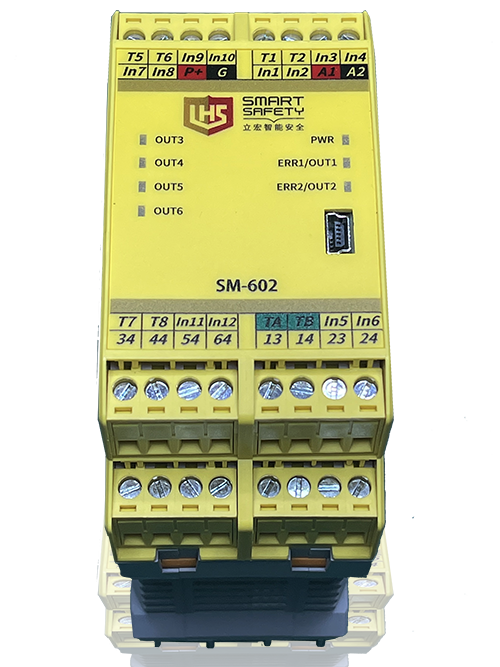

SM-602可編程安全控制器



      作為安全回路最重要環節,安全控制器/安全PLC已經越來越多的被人們所認知,但是在使用的過程中,仍然有很多使用者困惑,安全繼電器和普通繼電器到底有哪幾方面的區別,在此和大家進行分享。眾所周知,安全設計的理念我們一定要記住三個詞:

(1)冗余

(2)相異

(3)自檢測

   如何架構安全回路可靠性達到PLd以上,安全控制器必不可少成為重要環節,安全回路由安全輸入,安全控制,安全輸出組成子系統,而安全控制《包含 安全繼電器,安全控制器,安全PLC等》實現安全控制功能,設計人員根據輸入端產品數量,匹配不同的安全控制器達到安全回路的可靠性等級


SM-602可編程控制器


· 是一款可組態安全控制器,支持多種安全產品元件輸入

· 最大支持6組雙回路輸入

· 2路安全繼電器輸出

· 4路半導體安全輸出,可擴展輸出模塊

· Modbus協議通信

· 輸入輸出故障指示燈

· 安全認證:PL e、Cat: 4


產品選型

產品名稱

型號

安全輸入

安全輸出

品牌

安全控制器

SM-602

6CH

2NO+4SO

LHS
說 明

最多可輸入6組雙通道安全產品

安全光柵、急停、安全門鎖、復位等

官網編程軟件下載連接:http://lhsafety.com.cn/showinfo-257-118-0.html


安全性能

· 性能等級 (PL):PLe

· 安全類別 (Cat.):Cat.4

· 任務時間 (TM):20年

· 診斷覆蓋率 (DC/DCavg):99%

· 安全完整性等級 (SIL):SIL3

· 硬件故障裕度 (HFT):1

· 安全失效分?jǐn)?shù) (SFF):99%

· 危險失效概率 (PFHd):1.78E-9/h

· 停止級別 (Stop Category):0/1

符合標準ENISO13849

符合標準ENISO13849

符合標準ENISO13849

符合標準ENISO13849

符合標準IEC61508,   IEC62061

符合標準IEC61508,   IEC62061

符合標準IEC61508,   IEC62061

符合標準IEC61508,   IEC62061

符合標準EN60204-1


主要技術參數

電源特性

·供電電壓:24VDC

·電壓范圍:20~30VDC

·電流損耗:≤110mA(24VDC)

輸入特性

·輸入電流:≤10mA(24VDC)

·導線電阻:≤15Ω

·輸入設備:急停按鈕,安全門,雙手按鈕安全光幕,磁性安全開關等

·輸入通道:6

繼電器輸出特性

·觸點數量:2NO(安全輸出)

·觸點材料:AgSnO2

·觸點熔絲保護:10A快,6A慢

·切換容量:5A/230VAC; 5A/24VDC

半導體輸出特性

·觸點數量:4SO(安全輸出)

·觸點熔絲保護:10A快,6A慢

·切換容量:2A/24VDC

時間特性

·吸合緩沖時間:≤100ms

·釋放緩沖時間:≤30ms

·恢復時間:

         急停操作:≤30ms

         電源失效:≤1000ms

·恢復時間:

         急停操作:≤30ms

         電源失效:≤100ms

·電源短時中斷:20ms

通訊特征

·波特率:38.4kbps(固定)

·通訊長度:≤1000m

·組網能力:≤10臺


環境特性參數

·電磁兼容:符合EN60947,EN61000-6-2,EN61000-6-4

·振動頻率:10Hz~55Hz

·振動幅度:0.35mm

·使用溫度:-20℃~+60℃

·儲存溫度:-40℃~+85℃

·相對濕度:10%~90%

·過壓等級:Ⅲ

·污染等級:2

·海拔高度:≤2000m

·額定絕緣電壓:250VAC

·額定沖擊電壓:6000V(1.2/50us)

·絕緣強度:1500VAC, 1min

·電氣間隙和爬電距離:符合EN60947-1



功能應用參數

功能框圖

典型應用




輸入元件:CH1(急停按鈕);CH2(急停按鈕);CH3(復位按鈕)

輸入元件:CH4(急停按鈕);CH5(急停按鈕);CH6(復位按鈕)

控制邏輯:CH1&CH2CH4&CH5

復位方式:手動復位        輸出延時:0s

安全等級:Cat.4  性能等級:PLe  安全完整性等級:SIL 3

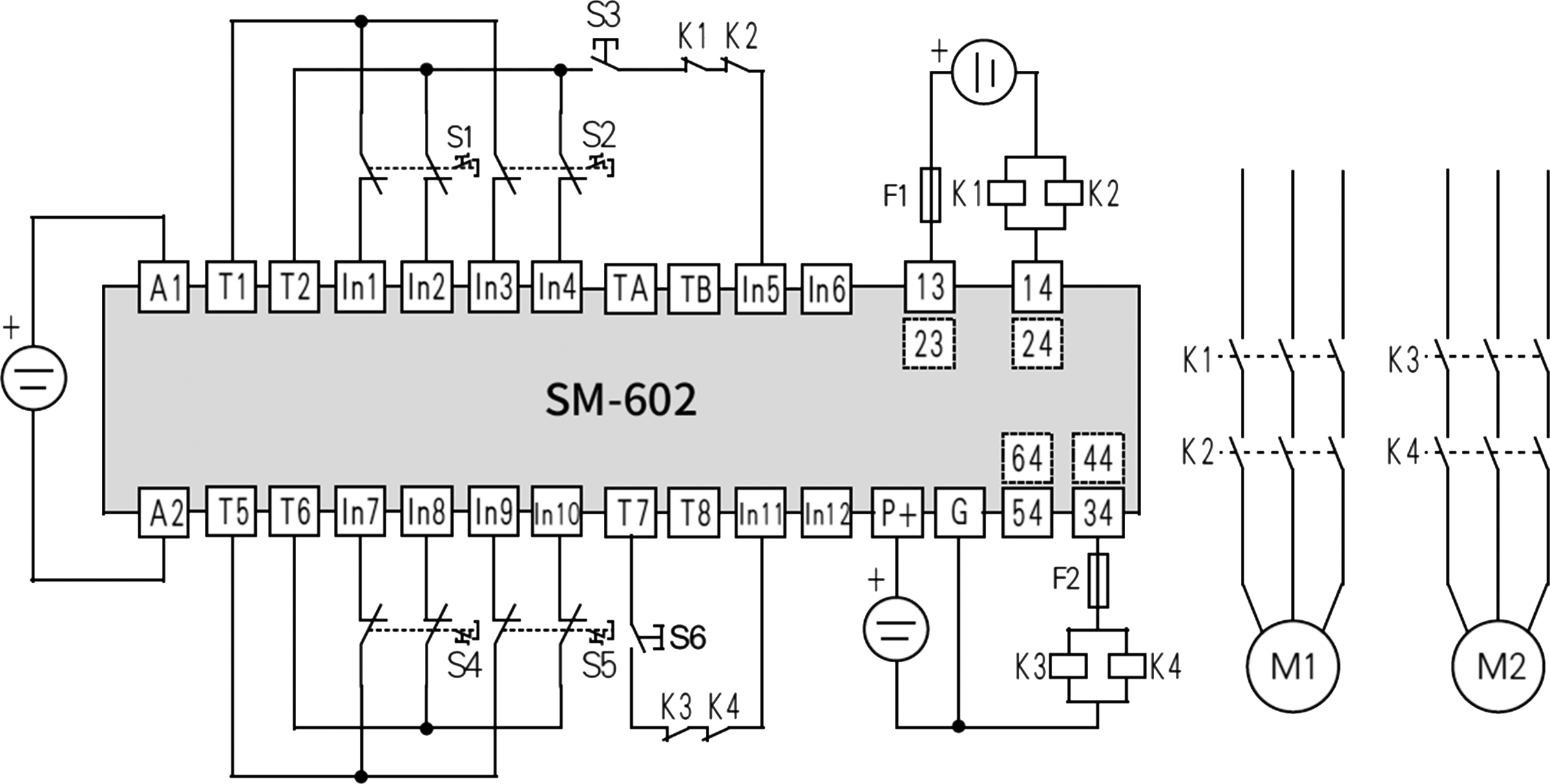

接線示意圖
